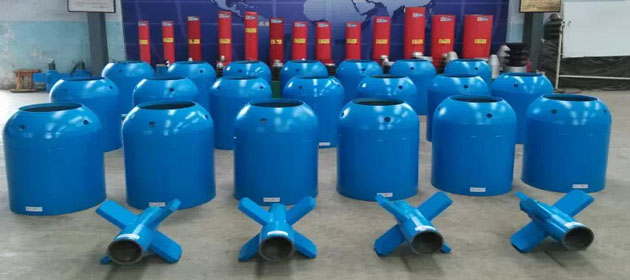

Stab-in float collar and shoe

  • STAB-IN FLOAT COLLAR AND SHOE
  • STAB-IN FLOAT COLLAR AND SHOE
  • STAB-IN FLOAT COLLAR AND SHOE
Presentation

It mainly consists of stab-in stinger and stab-in float collar or float shoe. And could connect one common float shoe or guide shoe in lower when use the stab-in float collar. There have the guide wing on the stab-in stinger, could make sure the stab-in stinger will stab in the jack successfully.

Product feature

could reduce the mixed slurry, calculate correctly, save the cement and increase cementing quality.

Technical parameters

Specification



Parameter

95/8

Ф245

103/4

Ф273

133/8

Ф340

185/8

Ф473

20″

Ф508

Rated load of jackt

≥3

≥3

≥3

≥3

≥3

Sealing capacity between stab-in stinger and jackMPa

≥9

≥9

≥9

≥9

≥9

Resistance to return pressure capacityMPa

≥8

≥8

≥8

≥8

≥8

The length of stab-in stinger seal section (MM)

120

120

120

120

120

Connection thread of stab-in stinger

NC50(410)

NC50(410)

NC50(410)

NC50(410)

NC50(410)

Max. OD of stab-in stinger (MM)

Φ219

Φ247

Φ311

Φ447

470

Max. OD of Float collar and float shoe (MM)

270

298

365

508

534

The length of float collar (MM)

510

510

510

510

510

The length of float shoe (MM)

635

650

666

745

750
