Hydraulic stage collar

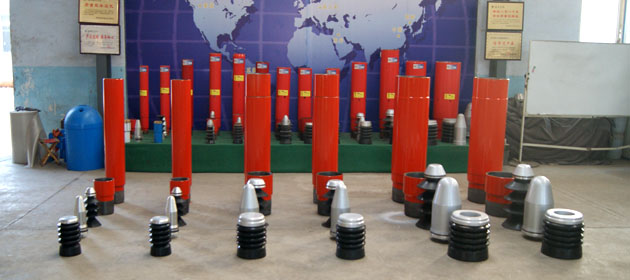

  • DCFZ-A HYDRAULIC STAGE CEMENTING COLLARS
  • DCFZ-A HYDRAULIC STAGE CEMENTING COLLARS

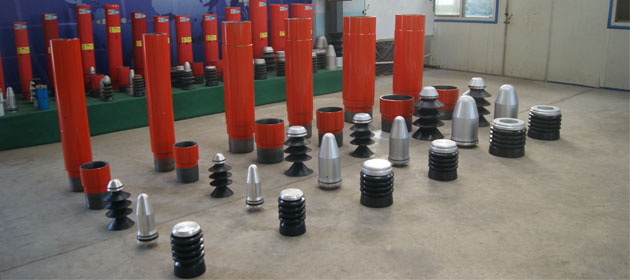

  • DCFZ-A HYDRAULIC STAGE CEMENTING COLLARS
Presentation

Model DCFZ-A hydraulic stage tool is a special tool used to complete the cementing operation in two times. Mainly used in the following circumstances

1.1. Excessive injection of cement at one shot.

1.2. The formation cannot bear the gigantic fluid pressure.

1.3. Packoff special strata.

1.4. Avoid the occurrence of annual air channeling after the cementing job.

1.5. The considerable temperature difference between the upper and lower section makes it rather difficult to adjust the slurry performance.

1.6. Two-stage cementing for deviated and horizontal wells



2. Structure

Model DCFZ-A hydraulic stage tool mainly consists of two-stage coupling (body), shut-off baffle, first-stage plug and closing plug (see Fig. 1). Free-fall opening plug is available upon request.


Product feature

1. An anti-rotation device is specially developed to prevent the synchronous rotation of  closing sleeve and bits.

2. A particular structure is developed to prevent the possible pre-shutoff of closing sleeve.

3. In the closing sleeve of closed circulation hole, close the locking mechanism to prevent closure put on the back, to achieve permanent closure.

4. All accessories, made from premium quality rubber or aluminum material, have very good anti-rotating mechanism that makes drillout easy.

5. Free-fall opening plug and pumping-down opening plug are available to realize mechanical opening.

6. The ID. of upper/lower sub should be the same as that of casing, but smaller than that of closing sleeve, which protects the closing sleeve from being damaged during tripping and drill out operations.

Technical parameters

Specification (in)

72(Φ177.8

Opening Pressure (MPa)

16~18

Opening Acting Force (KN)

96102

Closing Pressure (MPa)

5

Closing Acting Force (KN)

97

Sealing Capacity (MPa)

25

Rated Load (t)

180

Connection thread

API 72 BTC

Max. OD. (mm)

))

208

Drill-out ID. (mm)

159.4

Overall Length (mm)

930

Length of first-stage plug (mm)

320

Length of Closing plug (mm)

280
