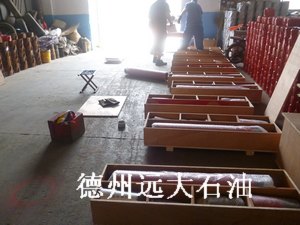

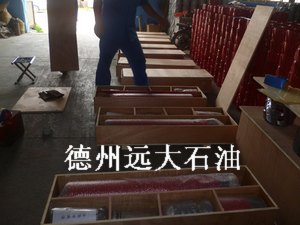

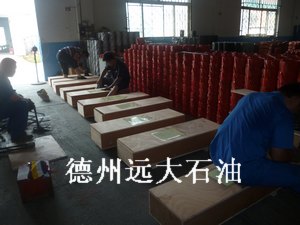

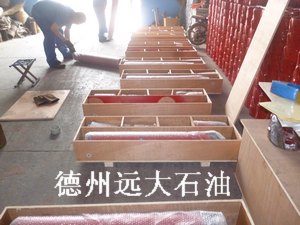

德州远大固井工具在长庆广泛使用---------德州远大发货忙----保障供给!

产品编号：

DYFZ-A型5 1/2"机械式双级注水泥器

使 用 说 明 书

地址：山东省德州新华工业园双一路9号    邮编：253000

传真：0534-2600527             E-mail：dzyuanda@126.com

电话：0534-2600527             网址：www.dzydsy.com

一、适用范围

分级注水泥器又称分级箍或双级箍。DYFZ-A型分级注水泥器为机械式（国内称液压式），是将注水泥作业分成两次完成的一种特殊装置。主要用于以下情况的固井注水泥作业：

1． 一次注水泥量过大；

2． 地层不能承受过大的液柱压力；

3． 封隔特殊层位；

4． 防止固井后环空气窜；

5． 封固段上下温差大，水泥浆性能不易调节。

二、结构组成

DYFZ-A型51/2 ˝（Ф139.7mm） 分级注水泥器主要由双级箍（本体）、挠性塞、挠性塞座（碰压座）、重力型打开塞（采用非连续注水泥作业方式时使用，简称重力塞，俗称炮弹塞）或顶替型打开塞（采用连续注水泥作业方式时使用，简称顶替塞）、关闭塞组成（见图1）。

注：用于连续注水泥作业方式的双级注水泥器，其碰压座、挠性塞结构略有变化，即碰压座上有2个旁通孔，挠性塞上的3个皮碗形状相同。

三、性能特点

1．采用内关闭结构，关闭套上带卡簧锁紧装置，关闭后卡簧锁紧关闭套；

2．打开、关闭动作均不存在小腔液体压缩问题；

3．上下接头内径与套管内径一致，起下钻及钻除作业时可有效保护双级箍本体免遭损伤；

4．全部附件均由可钻性好的橡胶/铝质材料制成，且具有特殊的防转机构，钻除方便；

5．可选配顶替型打开塞，用于连续注水泥作业方式。

特别声明：过去国内习惯把通过投塞打开循环孔的分级注水泥器称为液压式分级注水泥器；把通过碰压后直接憋压打开循环孔的分级注水泥器称为压差式分级注水泥器。但是，习惯上国外把前者叫机械式分级注水泥器；把后者叫液压式分级注水泥器。我公司的叫法与国际接轨。但通常把机械式分级注水泥器的“机械式”三个自省去。

四、主要技术参数

见表1。

     DYFZ-A型分级注水泥器主要技术参数         表1

规     格	51/2  ˝（Ф139.7）
打开压力，Mpa	7
打开作用力，KN	68
关闭压力，MPa	5
关闭作用力，KN	64
密封能力，MPa	25
额定负荷，t	120
连接扣型	API51/2”长圆扣
本体最大外径，mm	Ф168
本体内径，mm	Ф123
挠性塞长度，mm	390
重力塞长度，mm	264
*顶替型打开塞长度，mm	640
关闭塞长度，mm	254
总长，mm	990

    *：为选配件

五、工作原理

1．非连续注水泥作业方式（见图2）

注第一级水泥后，释放挠性塞，顶替泥浆，当挠性塞碰压后，释放井口压力，并投入重力塞，当重力塞靠自由落体坐入打开塞座后开泵加压，关闭套和本体之间的销钉剪断，关闭套下行露出循环孔，建立循环，循环出分级注水泥器以上多余的水泥浆。

注完第二级水泥后，释放关闭塞，顶替泥浆，当关闭塞下落到分级注水泥器的关闭塞座后，继续加压，关闭套下行，一段距离后，由于挡块作用，关闭套不再下行，随着压力增大，剪断关闭塞座与关闭套之间的剪钉，关闭塞座下行，挡块落回槽中，关闭套继续下行，关闭循环孔。此时，卡簧卡入本体的卡簧槽内，实现了分级注水泥器永久关闭。

2．连续注水泥作业方式（见图3）

注第一级水泥后，释放挠性塞，顶替小于等于分级注水泥器至碰压座套管体积的泥浆，再释放顶替型打开塞，当顶替型打开塞下落到分级注水泥器打开塞座后（一般顶替型打开塞先于挠性塞碰压，即使挠性塞碰压在先，再加压，挠性塞皮碗也可翻转，泥浆通过碰压座上的旁通孔可继续顶替），加压，关闭套与本体之间的销钉剪断，关闭套下行露出循环孔，建立循环，然后可进行第二级注水泥作业。

二级固井作业程序与非连续注水泥作业方式相同。
